Зонт вытяжной ABAT (АБАТ) ЗВВ-6-6/4П-01 встраиваемый, с пароконденсатором для конвекц.печей КЭП-6П-01 21000005337

Зонт вытяжной ABAT (АБАТ) ЗВВ-6-6/4П-01 встраиваемый,с пароконденсатором для конвекц.печей КЭП-6П-01 для очистки воздуха от паров жира, масла и воды на предприятиях общественного питания и торговли. Модель оснащена вентилятором, пароконденсатором, 2 лабиринтными фильтрами и герметичным поддоном для сбора жира.

онт вытяжной встраиваемый для конвекционной печи (далее зонт) используется для очистки воздуха от аэрозолей жира, масла, водяного пара и устанавливается в системе

вытяжной вентиляции (диаметр отводящей трубы и дымохода должны быть не менее 270 мм) с выносным или встроенным вентилятором на объектах общественного питания.

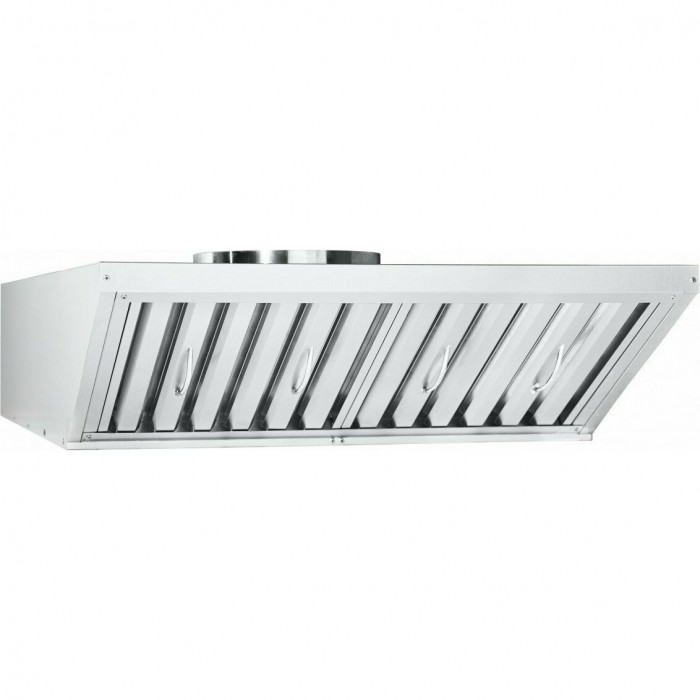

Зонт состоит из трех основных частей: корпуса, съемного лабиринтного фильтра, осевого вентилятора. Лабиринтный фильтр легко вынимается и его необходимо периодически чистить. В корпусе зонта имеется герметичная ванна, куда стекает масло, жир и вода с лабиринтных фильтров.

Разогретый воздух, насыщенный парами масла, жира и воды, всасывается осевым вентилятором в зонт, проходит сквозь фильтр и удаляется из помещения очищенным. При ударе

о стенки фильтра, имеющего лабиринтную структуру, пары масла, жира и воды конденсируются из-за температурного перепада на фильтре и стекают в ванну.

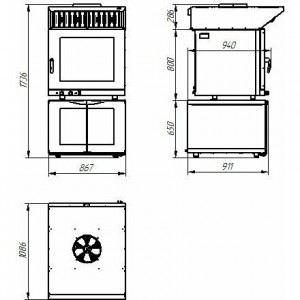

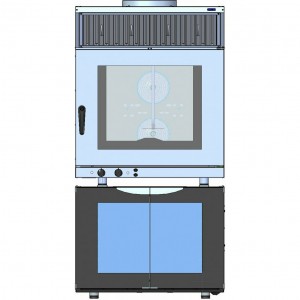

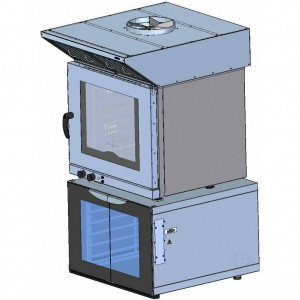

Зонт ЗВВ-6-6/4 устанавливают на конвекционную печь типа КЭП-6 и подсоединяют к конвекционной печи с помощью кабеля питаня (2 м, с заземлением). Зонт фиксируется с помощью винтов М5 к крыше конвекционной печи (предварительно нужно совместить трубки вывода пара с отверстиями в ванне зонта). Ванна зонта имеет сливную трубку с резьбой G 1/2", к которой необходимо присоединить шаровой кран для слива жидкости.

Дополнительные характеристики:

• Скорость движения воздуха: 0,4 м/сек.

• Диаметр отводящих труб: от 270 мм
